话放放大器DIY制作全套图文教程-2基本电路结构和思路

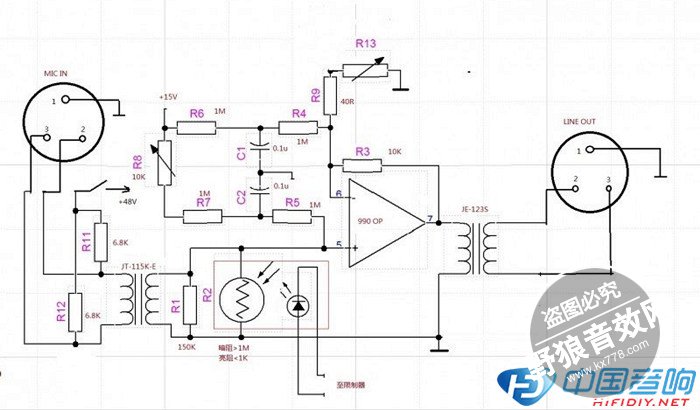

1、话放电路部分：为了实现密度感和中频的厚度，决定输入输出都使用音频变压器。而放大部分，一般话放由于增益高，如果用运放，则至少要两级放大，最后为了增强驱动力还需要一级做电流放大，总共需要三级。这样，信号走线就比较长了，对音质产生不必要的影响，尤其是失真度和信噪比。因此，这个话放的设计，仅有一级放大，没错，就一级，使用DIY的990分立运放。


这一级增益不需要66dB，否则那失真度也会很难看，只要比较大能放大46dB即可（正常使用环境中大约只工作在20dB增益左右），而另外20dB交给输入变压器完成。由于分立运放是大电流输出运放，所以也无需再做一级电流放大了，直接驱动输出牛，而且驱动力要远高于普通运放。

2、限制器部分：为了控制话放的输出电平，以至于输出的模拟信号不要过高，导致进入AD转换器削波，设置了限制器电路。
该电路取样至输出端，经过全波整流之后进行比较，超过一定的值，运放就会输出点亮LED。而LED会使正对着的光敏电阻阻值急剧下降，而光敏电阻是并联在输入牛的输出端与对地之间，当阻值下降到50K以内时，由于牛的输出阻抗很高，驱动力很弱，等于话放部分的输入阻抗立即变小，控制了输入的电平，自然输出电平也会降低。
这样的限制器有个好处，就是音频信号不会经过任何多余的器件串联，限制器只是增加输入牛的“负担”而已
3
、电源部分：用一只双22V交流输出的25W变压器。采用快恢复整流二极管整流后，用7824、7924稳压成正负24V直流给话放部分其中一颗运放供电。另一部分，通过2只电解电容隔离以后单独整流滤波，成为63V左右的单直流，再通过LM317稳压成48V作为话筒的幻象电源。

4、电平指示部分：用成品的表头驱动板和表头，这个无过多的介绍。
三个部分的电源分三个变压器供电，互不干扰。
