话放放大器DIY制作全套图文教程-4制作

时间:2018-01-09 人气:0 字数:874 分类:话放耳放
文章摘要:1、话放部分的制作很简单,只要把输入牛、输出牛及990运放三大件连接即可。 连接输出牛的之前,通过微调中点电压的电位器调零后连接。虽然增益变化后输出直流也会有...

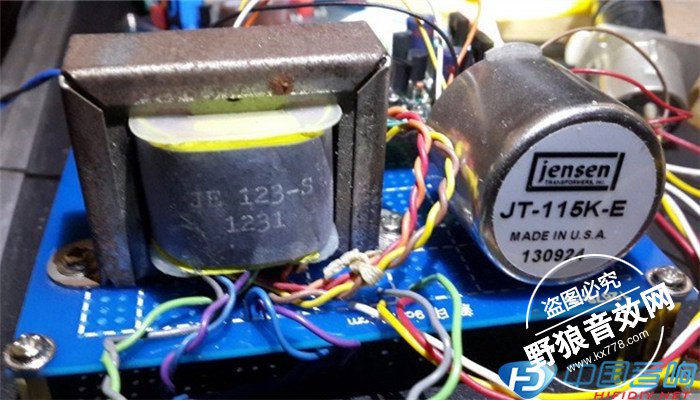

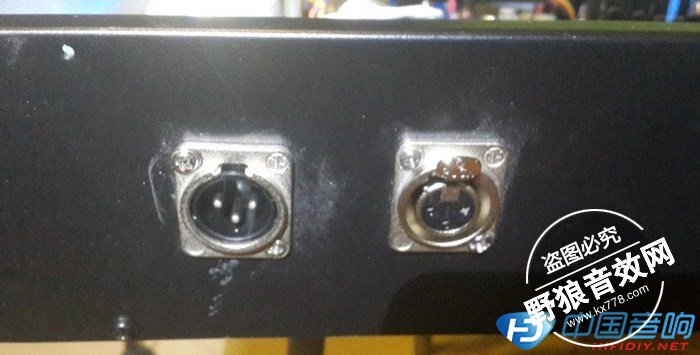

1、话放部分的制作很简单,只要把输入牛、输出牛及990运放三大件连接即可。

话放放大器DIY制作全套图文教程-4制作
连接输出牛的之前,通过微调中点电压的电位器调零后连接。虽然增益变化后输出直流也会有变化,但实测接上输出牛之后,都能控制在10mv以内,对牛没有影响。牛输出肯定不会有直流成分了,所以整个信号通道都不需要任何耦合电容了。

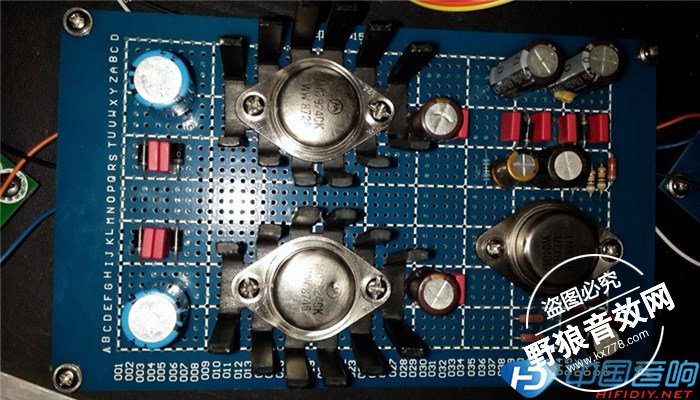

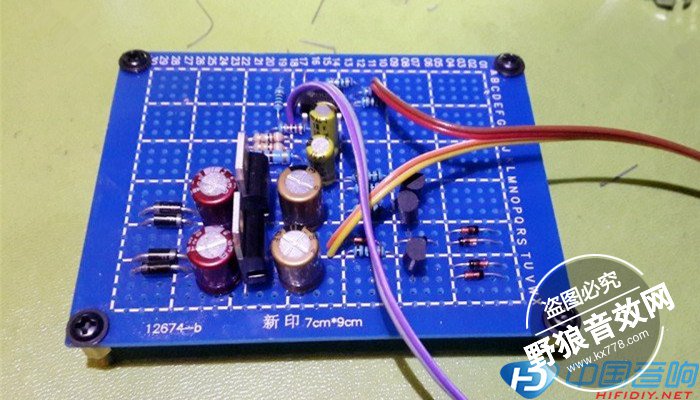

2、稳压电源部分,由于三端稳压压降高,为了避免发热,都加了散热片。最后测量正负电压稳定在23.5V,很平衡。 48V部分实测输出47.5V,稳定,正常。
话放放大器DIY制作全套图文教程-4制作
[page]

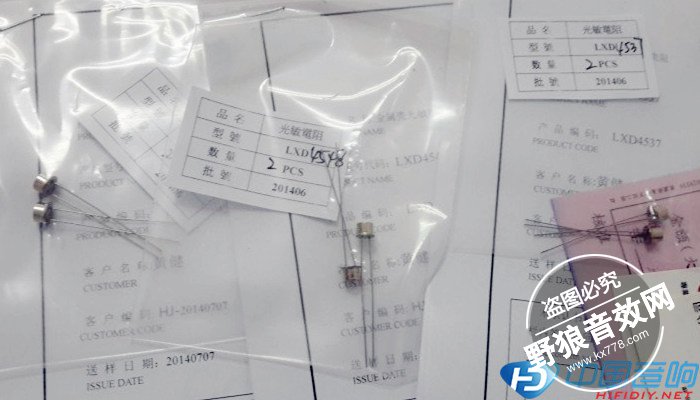

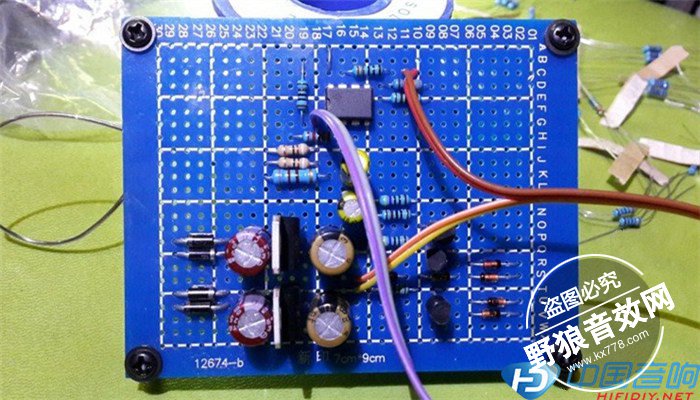

3、限制器部分。这部分电路焊接不复杂,但最难的是没有合适的光耦,怎么办?手头只有LCR0203这款国产光耦,亮阻为50~1K,而输入牛的输出阻抗有17k,如果并接到输出端,光耦一点亮意味着对输入牛来说接近短路的效果,几乎没有输出......因此,特地买了三款高端的铁壳光敏电阻,亮值为18~50K,45~140K不等,以进行测试,再选择合适的LED封在一起进行。这些金封光耦做工不错,平均每颗就要10元左右。
话放放大器DIY制作全套图文教程-4制作
话放放大器DIY制作全套图文教程-4制作
话放放大器DIY制作全套图文教程-4制作

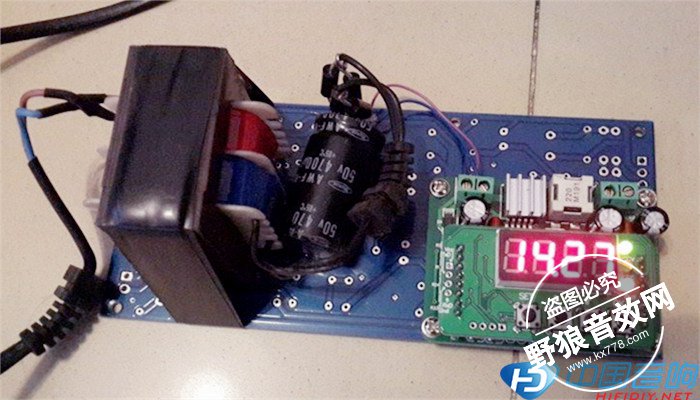

而为了测试LED和电阻的变化,还特地制作了一个可调电源,1.5V-36V可调,精度0.01V。
话放放大器DIY制作全套图文教程-4制作
最终选择了标称45-140K的光敏电阻与发光二极管包在一起制作成光耦。但实际测试以后,我更发现国产元件确实叫人不放心,10块一只的光敏电阻,在LED比较大亮度下居然亮阻只有100多欧,还标称45K~140K,实际与标称差十万八千里。 将就用着吧。
话放放大器DIY制作全套图文教程-4制作

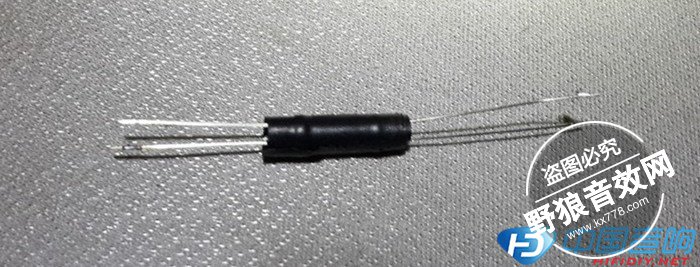

选择出合适的光耦后,接下来的工作就是用黑色电工胶封装在一起。

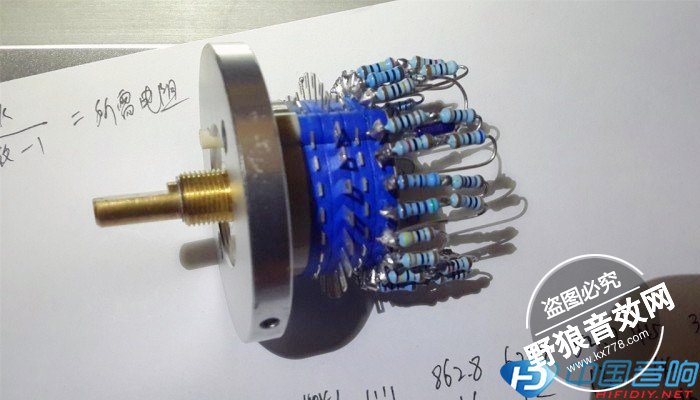

4、电位器制作
由于输入牛的增益是20dB,而运放部分必须也要有一定的倍数,所以只能设置首次档放大2dB(此时整机22dB),以此往后每档增加2dB增益,第24档(比较大档,运放增益48dB,整机增益68dB)。
话放放大器DIY制作全套图文教程-4制作
电阻的计算是一个辛苦的工作,为了避免运放-端对地电阻为零,需要串联一个R9,此后,就是辛苦的计算了,每增加一档之间应该需要多大的电阻,然后对照威世电阻表,如果每档之间有合适阻值的电阻,可以只用一个,如果没有,需要2个串联。很多档位之间都需要2个才能满足。
话放放大器DIY制作全套图文教程-4制作
话放放大器DIY制作全套图文教程-4制作
